Jenis-Jenis Gearbox pada Sistem Penggerak Roots Blower dan Fungsinya

Roots blower adalah mesin yang tampaknya sederhana secara konsep, dua rotor berbentuk lobe yang berputar berlawanan arah untuk memindahkan udara atau gas dari sisi inlet ke sisi discharge. Tapi di balik kesederhanaan itu, ada sistem penggerak yang perannya sangat menentukan: gearbox.

Gearbox pada roots blower bukan sekadar komponen penerus putaran. Ia menentukan kecepatan operasi rotor, memastikan sinkronisasi putaran antar rotor, dan dalam banyak kasus menentukan seberapa efisien dan andal roots blower bisa beroperasi dalam jangka panjang.

Memilih jenis gearbox yang salah, atau mengabaikan kondisinya, adalah salah satu penyebab paling umum penurunan performa roots blower yang tidak terdiagnosis dengan tepat.

Artikel ini membahas jenis-jenis gearbox yang digunakan dalam sistem penggerak roots blower, fungsi spesifik masing-masing, dan faktor apa yang menentukan pilihan yang tepat untuk aplikasi tertentu.

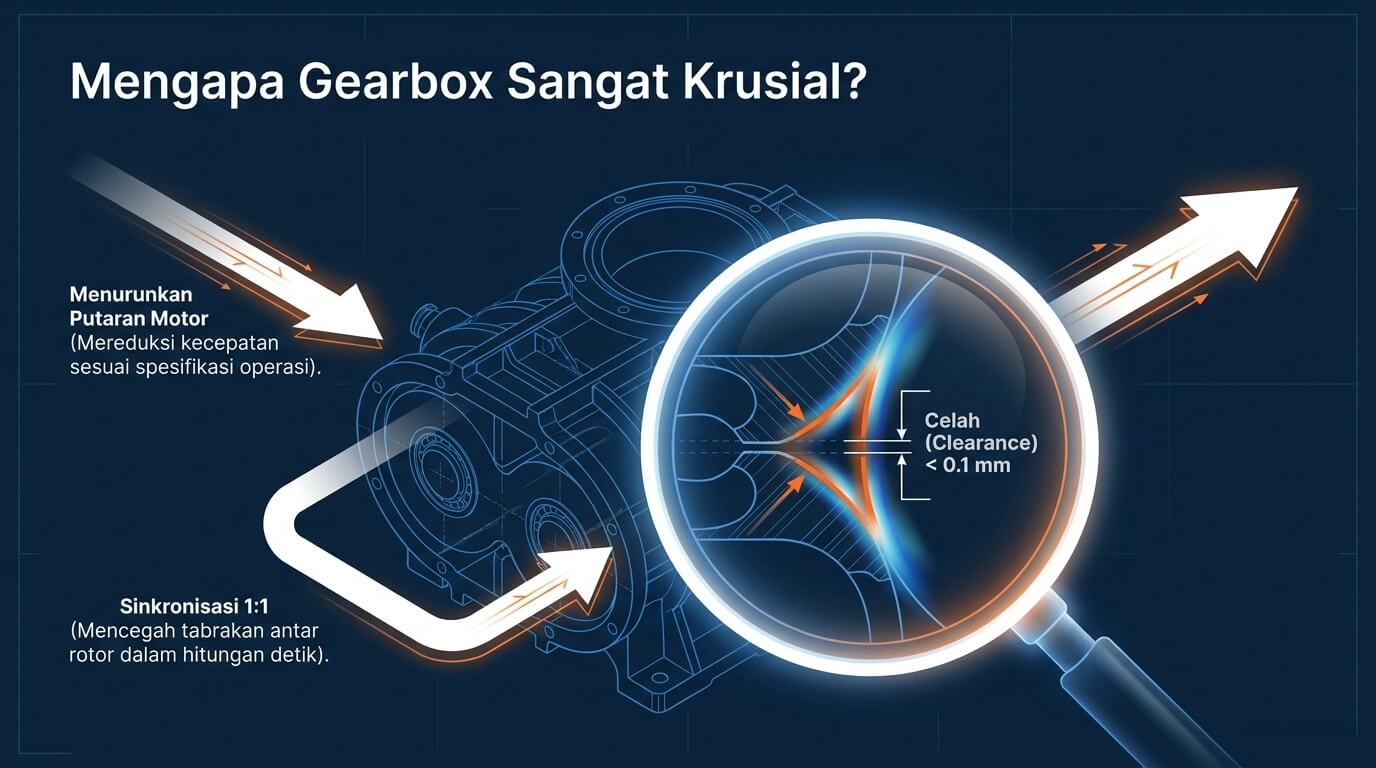

Mengapa Pemilihan Jenis Gearbox Penting pada Roots Blower?

Roots blower beroperasi dengan rotor yang harus berputar pada kecepatan yang sangat presisi dan tersinkronisasi. Kedua rotor tidak saling bersentuhan, celah (clearance) di antara mereka dijaga sangat ketat, biasanya hanya beberapa persepuluh milimeter. Jika sinkronisasi putaran terganggu, rotor bisa bersentuhan dan menyebabkan kerusakan parah dalam hitungan detik.

Inilah mengapa gearbox pada roots blower memiliki dua fungsi yang harus dijalankan secara bersamaan: pertama, mereduksi kecepatan putaran motor ke kecepatan operasi rotor yang diinginkan; kedua, dan ini yang tidak dimiliki gearbox pada mesin lain, memastikan kedua rotor berputar dengan rasio yang tepat dan tersinkronisasi secara akurat setiap saat.

Selain fungsi teknis, pemilihan jenis gearbox juga berdampak pada efisiensi energi, tingkat kebisingan, kebutuhan perawatan, dan kesesuaian dengan kondisi instalasi. Roots blower yang dipasang dalam ruang terbatas memerlukan solusi penggerak yang berbeda dari yang dipasang di area terbuka dengan akses mudah.

Baca Juga: Apa Itu Gearbox Reduksi dan Apa Perannya dalam Sistem Vacuum Pump & Roots Blower?

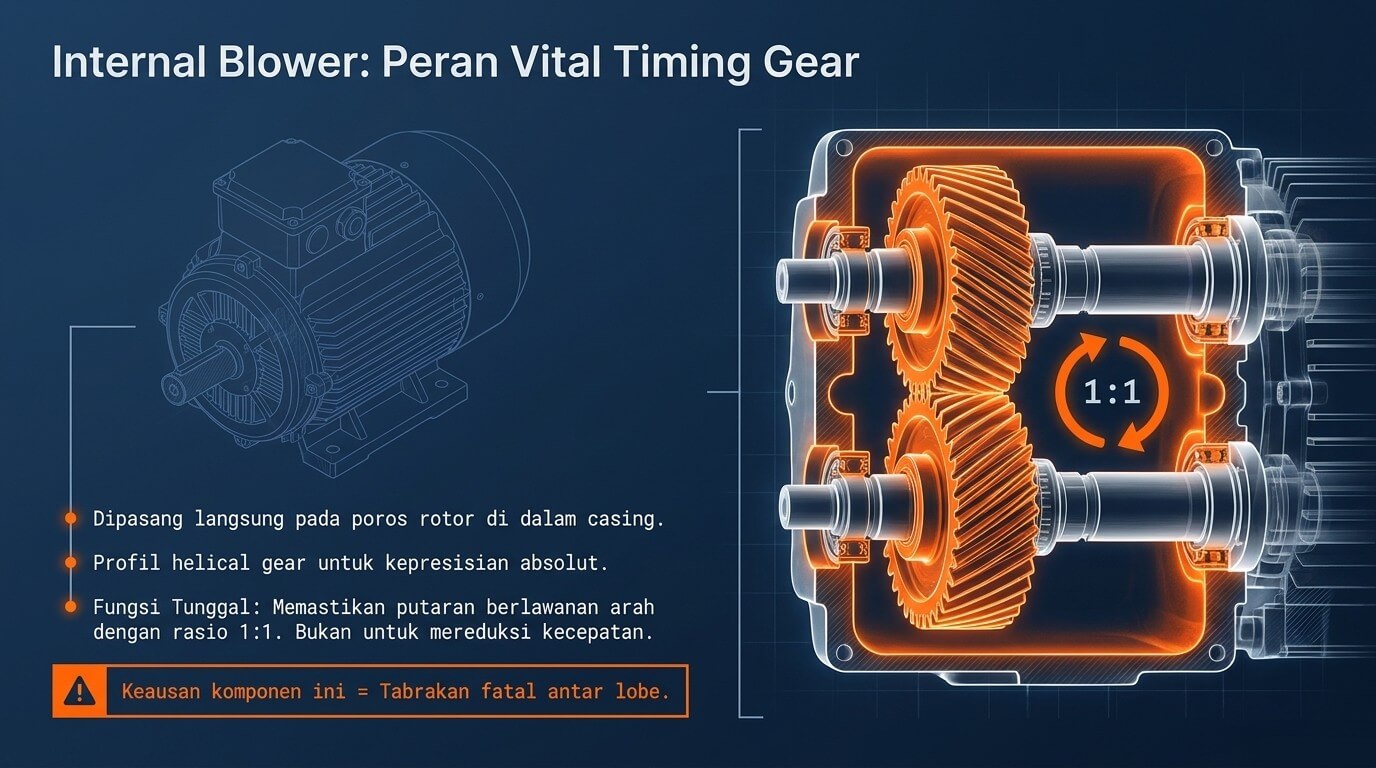

Timing Gear, Komponen Gearbox Internal yang Khas pada Roots Blower

Sebelum membahas jenis gearbox eksternal, ada satu komponen gearbox yang unik untuk roots blower dan perlu dipahami terlebih dahulu: timing gear.

Timing gear adalah sepasang roda gigi yang dipasang langsung pada kedua poros rotor di dalam casing roots blower. Fungsinya bukan untuk mereduksi kecepatan, melainkan semata-mata untuk memastikan kedua rotor berputar secara sinkron dengan rasio 1:1 yang tepat, rotor pertama berputar searah jarum jam, rotor kedua berlawanan arah, dengan fase yang diatur agar lobe tidak bertabrakan.

Timing gear pada roots blower umumnya menggunakan profil helical gear karena karakteristiknya yang halus dan presisi. Keausan pada timing gear, akibat pelumasan yang tidak memadai atau kontaminasi oli, adalah penyebab langsung terganggunya sinkronisasi rotor, yang kemudian berujung pada kontak antar rotor, getaran berlebih, dan kerusakan yang serius.

Kondisi timing gear adalah indikator kesehatan roots blower yang tidak boleh diabaikan dalam setiap pemeriksaan berkala.

Baca Juga: Kerusakan Yang Sering Terjadi Pada Root Blower

Jenis Gearbox Eksternal pada Sistem Penggerak Roots Blower

Di luar timing gear yang ada di dalam unit roots blower, sistem penggerak juga memerlukan gearbox eksternal yang menghubungkan motor dengan rotor, untuk mereduksi kecepatan motor ke kecepatan operasi yang diinginkan. Berikut jenis-jenis yang paling umum digunakan.

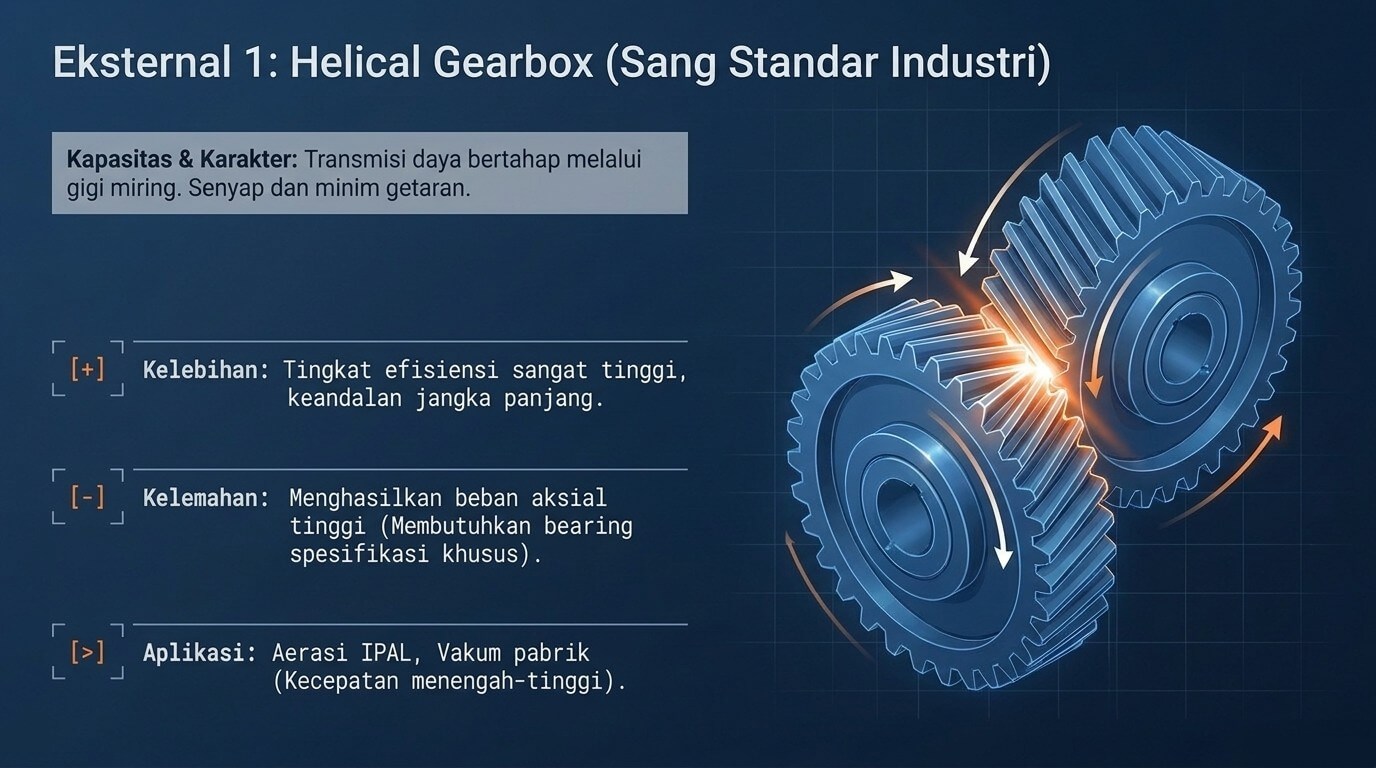

1. Helical Gearbox

Helical gearbox adalah jenis yang paling umum digunakan sebagai penggerak eksternal roots blower di berbagai aplikasi industri. Roda giginya memiliki profil gigi yang miring (helical) terhadap sumbu poros, berbeda dari spur gear yang tegak lurus.

Kemiringan gigi ini menghasilkan beberapa keunggulan seperti kontak antar gigi terjadi secara bertahap dan berlangsung lebih lama dibanding spur gear, menghasilkan transmisi daya yang lebih halus, lebih senyap, dan dengan tingkat getaran yang lebih rendah. Helical gearbox juga mampu menanggung beban yang lebih tinggi dengan dimensi yang lebih kompak.

Untuk roots blower yang beroperasi pada kecepatan menengah hingga tinggi dengan kebutuhan torsi yang substansial, seperti yang digunakan pada sistem aerasi IPAL atau sistem vakum pabrik, helical gearbox adalah pilihan default yang paling banyak digunakan karena kombinasi efisiensi, keandalan, dan biaya operasional yang kompetitif.

Satu hal yang perlu diperhatikan adalah helical gear menghasilkan beban aksial pada bearing akibat kemiringan giginya. Bearing yang digunakan harus mampu menahan beban aksial ini, dan ini harus diperhitungkan dalam pemilihan dan perawatan bearing gearbox.

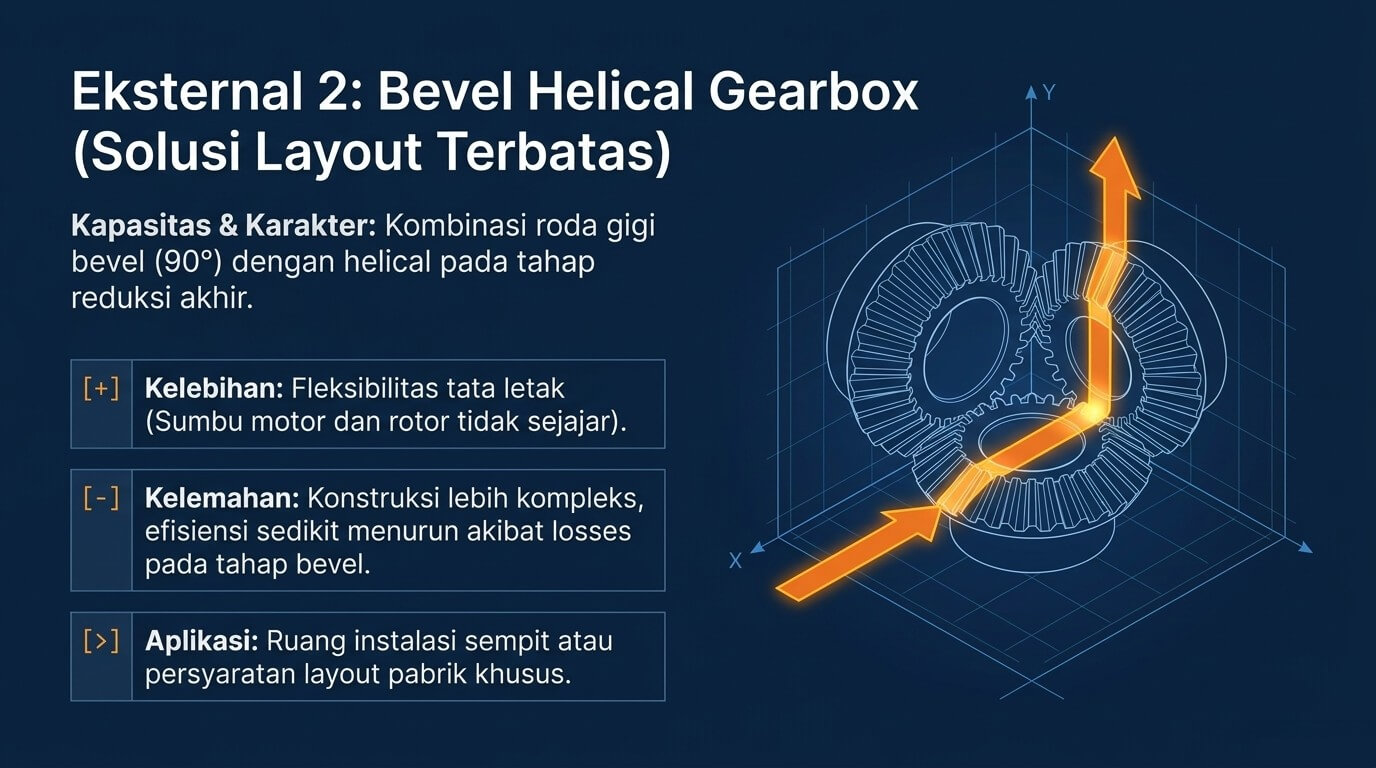

2. Bevel Helical Gearbox

Bevel helical gearbox mengombinasikan roda gigi bevel (yang mengubah arah transmisi daya hingga 90°) dengan roda gigi helical pada tahap reduksi berikutnya. Hasilnya adalah gearbox yang bisa meneruskan daya dari motor ke rotor dengan sudut yang berbeda, biasanya tegak lurus.

Jenis ini digunakan ketika konfigurasi instalasi tidak memungkinkan motor dan rotor roots blower berada pada sumbu yang sejajar, misalnya karena keterbatasan ruang, persyaratan tata letak tertentu, atau kebutuhan untuk menempatkan motor di posisi yang berbeda dari posisi standar.

Bevel helical gearbox umumnya lebih kompleks dan lebih mahal dari helical gearbox standar, tapi memberikan fleksibilitas tata letak yang tidak bisa dicapai dengan jenis lain. Efisiensinya sedikit lebih rendah dibanding helical gearbox murni karena ada losses tambahan pada tahap bevel gear.

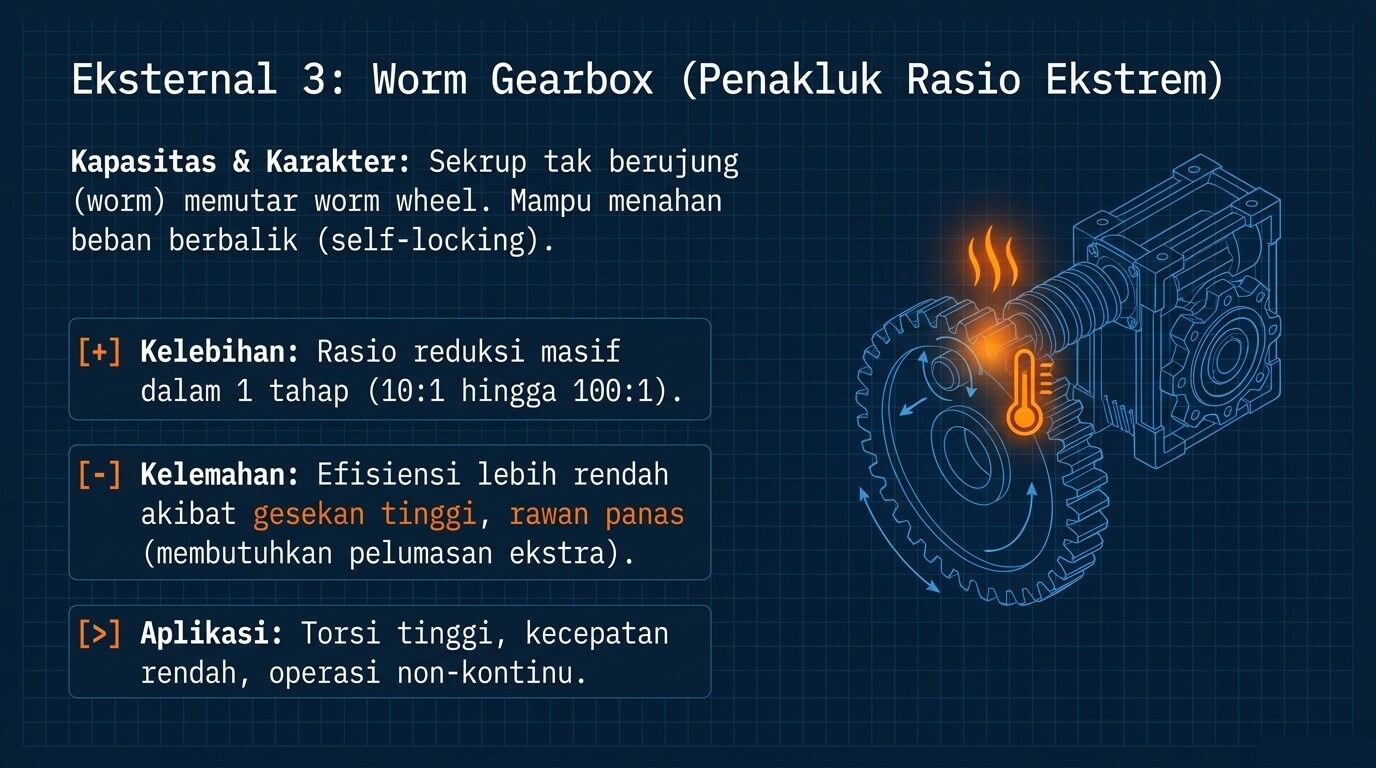

3. Worm Gearbox

Worm gearbox menggunakan pasangan worm (sekrup tak berujung) dan worm wheel untuk mereduksi kecepatan. Karakteristik utamanya adalah kemampuan menghasilkan rasio reduksi yang sangat tinggi dalam satu tahap, rasio 10:1 hingga 100:1 bisa dicapai dengan satu pasang worm gear, sementara helical gearbox memerlukan beberapa tahap untuk rasio yang sama.

Selain itu, worm gearbox secara inherent self-locking pada rasio tinggi, artinya beban tidak bisa memutar balik worm dari sisi output, yang berguna pada aplikasi tertentu.

Namun, worm gearbox memiliki satu kelemahan yang signifikan seperti efisiensinya lebih rendah dibanding helical gearbox, terutama pada rasio reduksi tinggi. Gesekan antara worm dan worm wheel menghasilkan panas yang lebih banyak, sehingga memerlukan pelumasan dan pendinginan yang lebih cermat.

Untuk roots blower, worm gearbox lebih cocok digunakan pada aplikasi dengan kecepatan rendah dan torsi tinggi, atau pada instalasi di mana sudut transmisi 90° diperlukan tapi konfigurasi bevel helical tidak memungkinkan. Pada aplikasi dengan operasi kontinu dan beban tinggi, efisiensi yang lebih rendah ini perlu diperhitungkan dalam kalkulasi konsumsi energi jangka panjang.

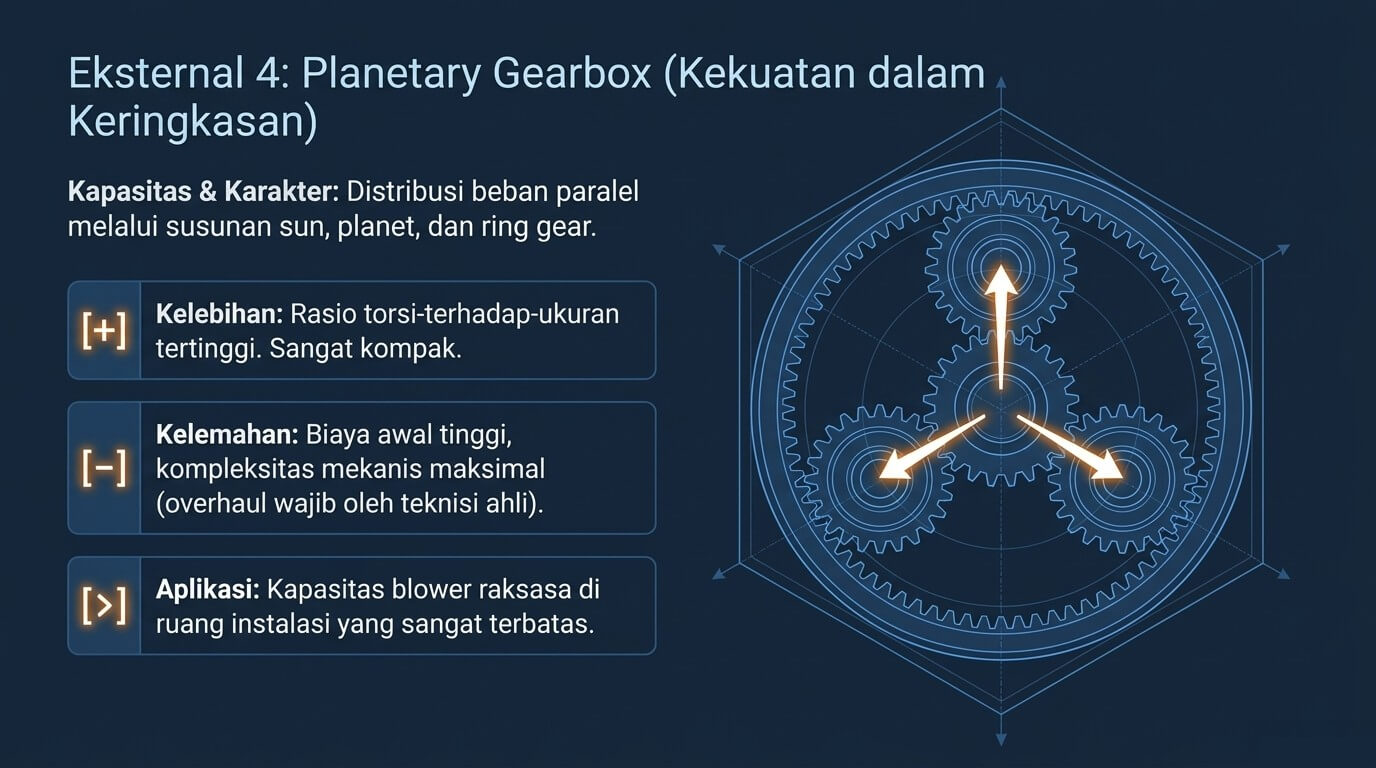

4. Planetary Gearbox

Planetary gearbox menggunakan susunan gear yang terdiri dari satu sun gear di tengah, beberapa planet gear yang mengelilinginya, dan ring gear di luar. Konfigurasi ini mendistribusikan beban ke beberapa planet gear secara bersamaan, menghasilkan gearbox dengan kapasitas torsi yang sangat tinggi dalam dimensi yang kompak.

Keunggulan utama planetary gearbox adalah rasio torsi-terhadap-ukuran yang jauh lebih baik dibanding jenis lain. Untuk aplikasi roots blower berkapasitas besar yang memerlukan torsi tinggi tapi ruang instalasi terbatas, planetary gearbox menjadi pilihan yang semakin banyak digunakan.

Kelemahannya adalah kompleksitas konstruksi yang lebih tinggi, yang berimplikasi pada biaya awal yang lebih besar dan persyaratan perawatan yang lebih ketat. Tidak semua bengkel servis memiliki kapabilitas untuk melakukan overhaul planetary gearbox dengan benar.

Baca Juga: Analisa Vibrasi Hanya Pakai Tools Sekecil Ini?

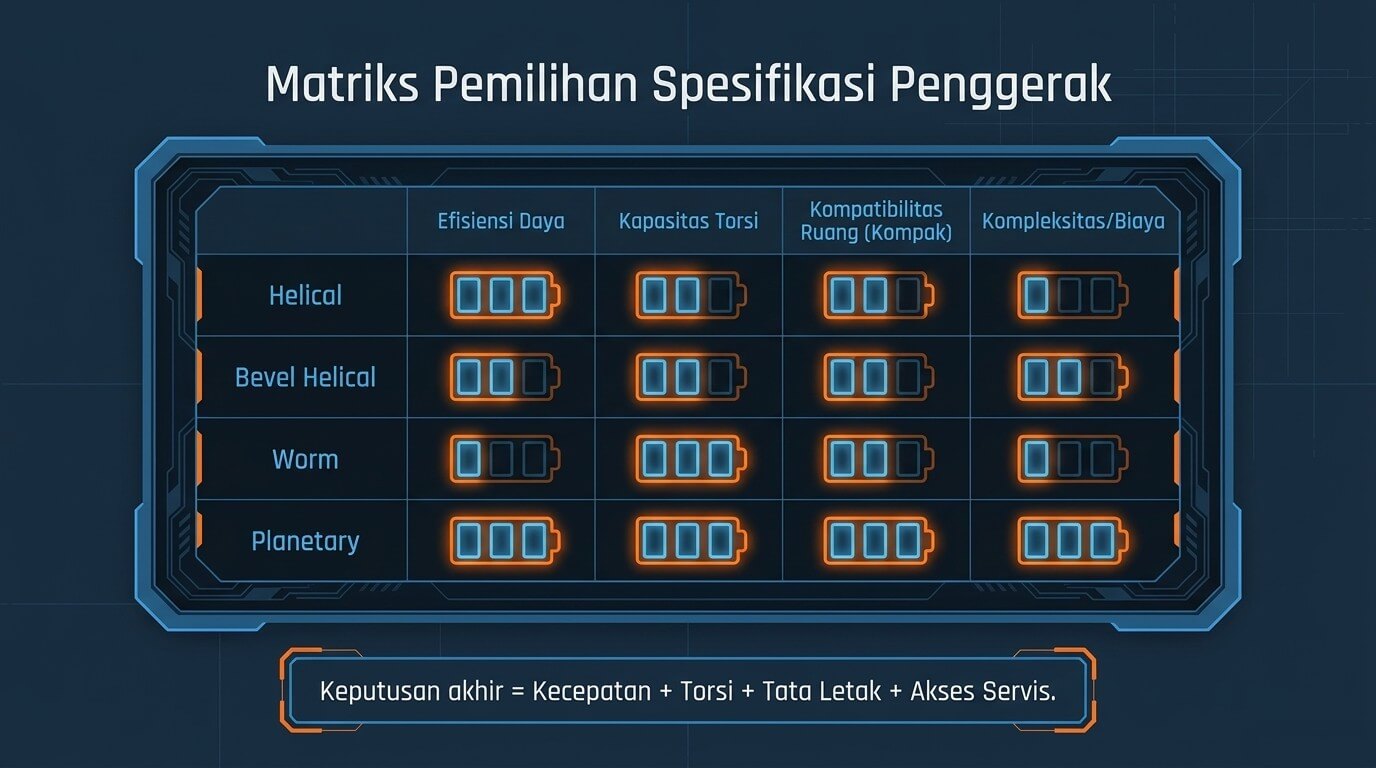

Perbandingan Antar Jenis Gearbox

Pemilihan akhir selalu harus mempertimbangkan kombinasi faktor: kecepatan operasi yang diinginkan, torsi yang dibutuhkan, kondisi lingkungan instalasi, anggaran, dan ketersediaan layanan purna jual di area operasi.

Baca Juga: Apa itu Root Blower, Fungsi, Cara Kerja dan Penggunaannya

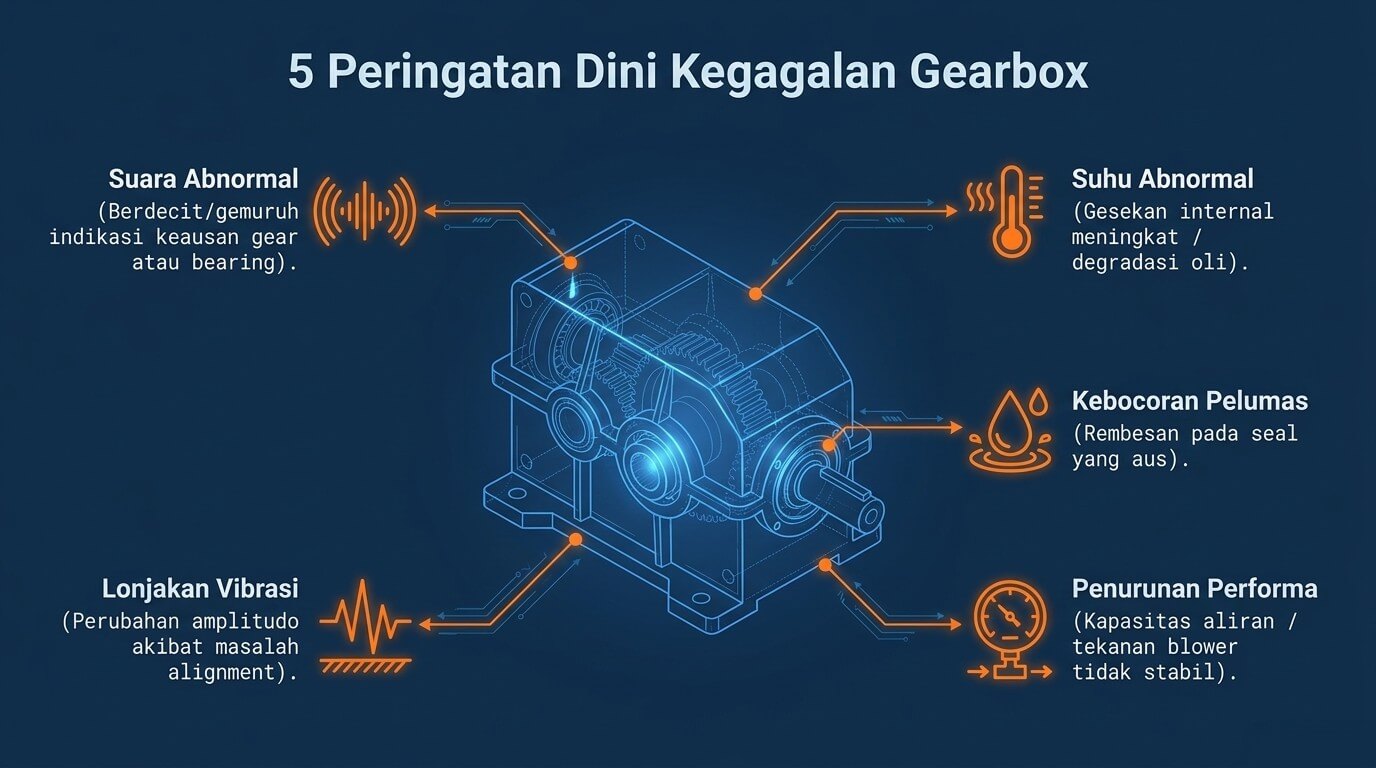

Apa Saja Tanda Gearbox Roots Blower Mulai Bermasalah?

Gearbox yang bermasalah hampir selalu memberikan sinyal peringatan sebelum kegagalan terjadi. Beberapa tanda yang perlu diwaspadai:

• Suara abnormal, suara berdecit, gemuruh, atau dentingan yang muncul dari area gearbox saat roots blower beroperasi di bawah beban adalah indikasi keausan gear atau bearing yang sedang berkembang. Suara yang muncul hanya pada kecepatan atau beban tertentu juga perlu dicatat dan dievaluasi.
• Getaran yang meningkat, perubahan pada pola atau amplitudo getaran roots blower, khususnya yang terlokalisasi di area gearbox, bisa mengindikasikan keausan gear, bearing yang rusak, atau masalah alignment. Pemantauan vibrasi secara berkala adalah cara paling andal untuk mendeteksi perubahan ini sejak dini.
• Peningkatan temperatur gearbox, gearbox yang beroperasi lebih panas dari biasanya mengindikasikan peningkatan gesekan internal, yang bisa disebabkan oleh oli yang sudah terdegradasi, level oli yang terlalu rendah, atau keausan komponen.
• Kebocoran oli pada seal, oli yang merembes dari seal gearbox bukan hanya masalah kebersihan. Ini adalah tanda bahwa seal sudah aus dan, jika dibiarkan, level oli akan terus berkurang hingga pelumasan tidak lagi memadai.
• Penurunan performa roots blower, kapasitas aliran yang menurun atau tekanan yang tidak stabil tanpa perubahan kondisi operasi bisa mengindikasikan gearbox yang tidak lagi meneruskan daya secara efisien akibat keausan internal.

Baca Juga: Tanda-Tanda Gearbox Vacuum Pump dan Roots Blower Perlu Diservis

Gearbox pada sistem penggerak roots blower bukan komponen yang bisa dipilih sembarangan atau diabaikan perawatannya. Dari timing gear internal yang memastikan sinkronisasi rotor, hingga gearbox eksternal yang mereduksi kecepatan motor ke kecepatan operasi yang tepat, setiap jenis memiliki karakteristik, keunggulan, dan keterbatasan yang harus dipahami sebelum keputusan instalasi maupun penggantian diambil.

Helical gearbox adalah pilihan standar untuk sebagian besar aplikasi. Bevel helical memberikan fleksibilitas tata letak. Worm gearbox cocok untuk rasio reduksi tinggi pada aplikasi tidak kontinu. Planetary gearbox menjawab kebutuhan torsi tinggi dalam ruang yang kompak. Tidak ada satu jenis yang terbaik untuk semua situasi, yang ada adalah pilihan yang tepat untuk kondisi spesifik setiap instalasi.
