Cara Merancang Central Vacuum System Lengkap Beserta Perhitungan

Merancang central vacuum system yang tepat adalah fondasi untuk operasi yang efisien, andal, dan ekonomis. Desain yang baik akan mengoptimalkan konsumsi energi, meminimalkan biaya operasional, dan memastikan sistem dapat memenuhi kebutuhan produksi baik saat ini maupun di masa depan.

Dampak dari desain yang salah seperti pompa yang terlalu kecil tidak mampu memenuhi kebutuhan produksi, pompa yang terlalu besar boros energi, perpipaan yang undersized menyebabkan pressure drop berlebihan, dan layout yang buruk mempersulit maintenance. Semua masalah ini dapat dihindari dengan perencanaan yang matang di awal.

Melalui artikel ini Kami akan membagikan beberapa tahapan perancangan central vacuum system secara sistematis. Tentunya konsultasi dengan ahli tetap direkomendasikan untuk sistem besar, pemahaman dasar tentang proses desain akan membantu Anda membuat keputusan yang lebih baik.

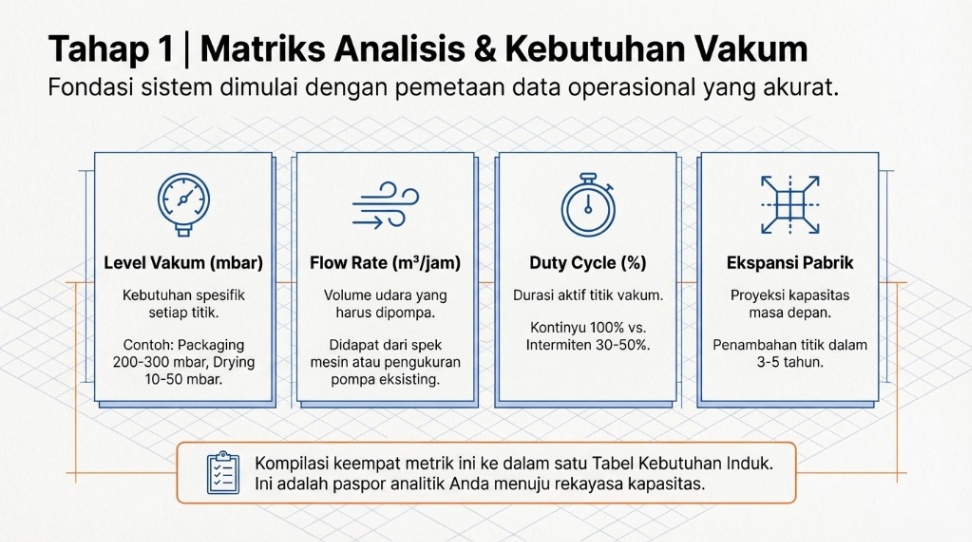

Tahap 1: Survey dan Analisis Kebutuhan

Tahap pertama dan paling krusial adalah memahami secara detail kebutuhan vakum di fasilitas Anda.

• Identifikasi Semua Titik Vakum - Buat daftar lengkap semua mesin atau proses yang membutuhkan vakum. Pertimbangkan juga rencana ekspansi dalam 3-5 tahun ke depan. Beri nomor pada setiap titik dan tandai lokasinya pada layout pabrik.
• Tentukan Level Vakum - Catat level vakum yang dibutuhkan setiap titik dalam satuan mbar. Contoh: aplikasi packaging memerlukan 200-300 mbar, sementara proses drying membutuhkan 10-50 mbar.
• Ukur Flow Rate - Catat volume udara yang harus dipompa per jam (m³/jam) untuk setiap titik. Data ini bisa didapat dari spesifikasi mesin atau mengukur pompa individual yang saat ini digunakan.
• Tentukan Duty Cycle - Berapa persen waktu setiap titik aktif menggunakan vakum? Beberapa aplikasi kontinyu 100%, yang lain intermiten misalnya 30-50%. Informasi ini penting untuk perhitungan kapasitas total.
• Buat Tabel Kebutuhan - Kompilasi semua data di atas dalam tabel: nomor titik, lokasi, level vakum, flow rate, dan duty cycle. Ini dokumen dasar untuk tahap selanjutnya.

Baca Juga : Vacuum Pump Oil-Free vs. Oil-Lubricated: Mana yang Tepat untuk Kebutuhan Industri Anda?

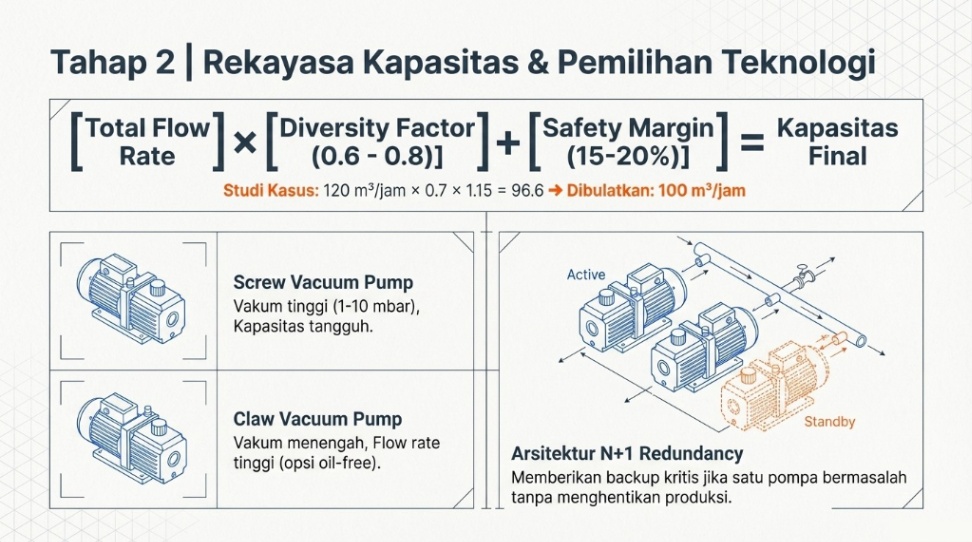

Tahap 2: Perhitungan Sizing Pompa Vakum

Dengan data lengkap, langkah selanjutnya adalah menghitung kapasitas pompa yang diperlukan.

Tidak semua titik vakum beroperasi pada kapasitas maksimum bersamaan. Diversity factor memperhitungkan ini, typically 0.6-0.8 (60-80%). Artinya dari total demand, hanya 60-80% yang terjadi bersamaan.

Rumus Perhitungan

Kapasitas Pompa = (Total Flow Rate × Diversity Factor) + Safety Margin 15-20%

Contoh: Total flow rate 120 m³/jam, diversity factor 0.7, safety margin 15%

Kapasitas = 120 × 0.7 × 1.15 = 96.6 m³/jam → dibulatkan 100 m³/jam

Sistem harus mampu mencapai level vakum paling dalam dari semua requirement. Jika sebagian besar butuh 200 mbar tetapi satu aplikasi butuh 50 mbar, sistem harus bisa mencapai 50 mbar.

Berdasarkan kapasitas dan level vakum, pilih teknologi yang sesuai:

• Screw vacuum pump: untuk vakum tinggi (1-10 mbar) dengan kapasitas besar
• Claw vacuum pump: untuk vakum menengah dengan flow rate tinggi
• Pertimbangkan karakteristik oil-free dan budget

Untuk redundancy dan fleksibilitas, gunakan multiple pumps lebih baik daripada satu pompa besar. Konfigurasi 2-3 pompa dalam paralel memberikan backup jika satu pompa bermasalah. Untuk aplikasi kritis, gunakan konfigurasi N+1 (misalnya 2+1: dua pompa untuk operasi normal, satu backup).

Baca Juga : Tips dan Trik Memilih Vacuum Pump Sesuai Kebutuhan!

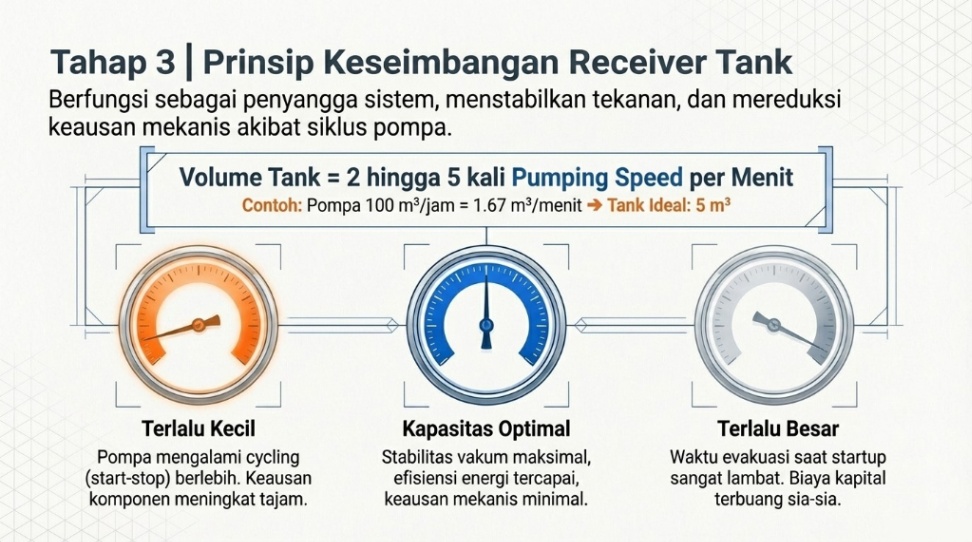

Tahap 3: Sizing Receiver Tank

Receiver tank berfungsi sebagai penyangga yang menstabilkan tekanan dan mengurangi cycling pompa.

Tank menyimpan vakum dan memasok kebutuhan jangka pendek tanpa segera mengaktifkan pompa. Ini mengurangi frekuensi start-stop pompa yang dapat mempercepat keausan.

Rumus Sizing

Volume tank = 2-5× pumping speed per menit

Contoh: Pompa 100 m³/jam = 1.67 m³/menit

Volume tank = 3-8 m³ (pilih 5 m³ untuk balance optimal)

Tank terlalu kecil menyebabkan pompa cycling terlalu sering. Tank terlalu besar memerlukan waktu evakuasi lebih lama saat startup dan biaya lebih tinggi. Pilih ukuran yang balance antara stabilitas dan efisiensi.

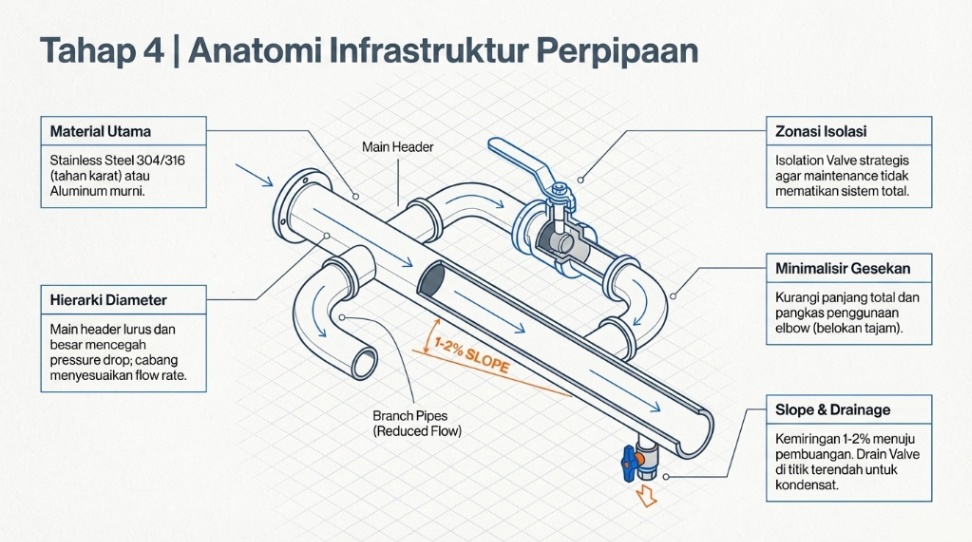

Tahap 4: Desain Sistem Perpipaan

Desain perpipaan yang baik sama pentingnya dengan pemilihan pompa yang tepat.

• Prinsip Layout - Minimalisir panjang pipa total, kurangi jumlah elbow dan belokan, dan pastikan akses mudah untuk maintenance. Main header (pipa utama) sebaiknya lurus dengan cabang pendek ke titik-titik vakum.
• Pemilihan Material - Stainless steel 304 atau 316 adalah pilihan umum karena tahan karat dan tahan lama. Untuk aplikasi tertentu, aluminum bisa digunakan untuk menghemat berat.
• Diameter Pipa - Pipa harus cukup besar untuk menjaga pressure drop minimal. Pipa yang terlalu kecil akan mengurangi efektivitas sistem. Gunakan kalkulator online atau konsultasi dengan supplier untuk sizing yang tepat. Main header harus berdiameter lebih besar, cabang-cabang lebih kecil sesuai flow rate masing-masing.
• Slope dan Drainage - Jika sistem menangani gas yang bisa berkondensasi, pasang pipa dengan kemiringan 1-2% menuju titik pembuangan. Install drain valve pada titik terendah untuk buang kondensat.
• Valve dan Isolasi - Pasang isolation valve pada titik strategis untuk memungkinkan maintenance bagian tertentu tanpa mematikan seluruh sistem. Setiap cabang sebaiknya punya valve sendiri.

Baca Juga : Mengenal Vacuum Pump, Jenis dan Cara Kerjanya

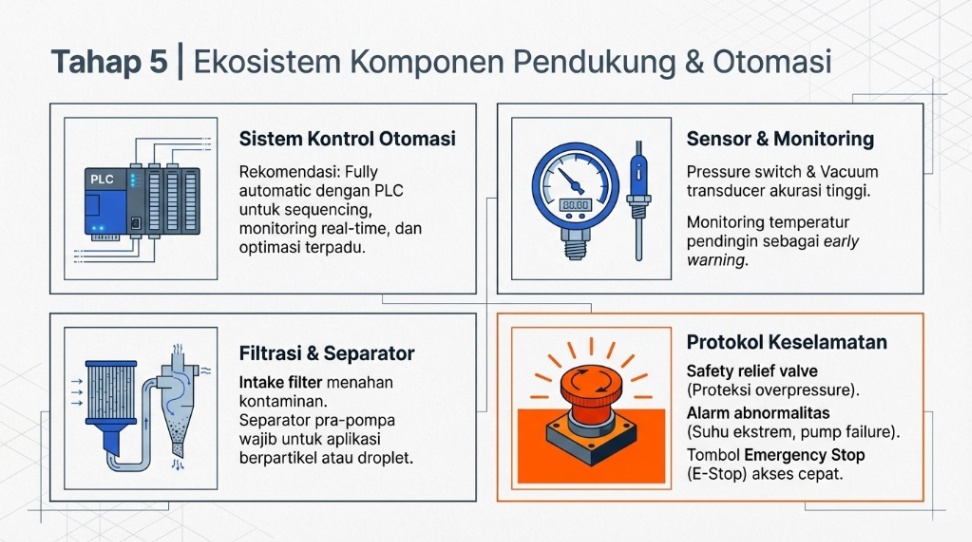

Tahap 5: Pemilihan Komponen Pendukung

Berbagai komponen pendukung diperlukan untuk sistem yang lengkap dan aman.

• Sistem Kontrol - Pilih level otomasi yang sesuai: manual (operator kontrol), semi-otomatis (pressure switch), atau fully automatic (PLC untuk sequencing, monitoring, dan optimasi). Untuk sistem modern, full automation sangat direkomendasikan.
• Sensor dan Switch - Pressure switch atau vacuum transducer untuk monitoring dan kontrol. Pilih yang berkualitas dengan akurasi tinggi.
• Filter dan Separator - Install intake filter untuk melindungi pompa dari kontaminan. Untuk aplikasi dengan partikel atau droplet, gunakan separator sebelum pompa.
• Perangkat Keselamatan - Safety relief valve untuk proteksi overpressure, alarm untuk kondisi abnormal (pressure rendah, temperature tinggi, pump failure), dan emergency stop button.
• Pendinginan - Pastikan sistem pendingin (air atau udara) tersedia dan adequate. Monitor temperature untuk early warning.

Baca Juga : Checklist Maintenance Vacuum Pump & Blower Sebelum Musim Giling Tebu

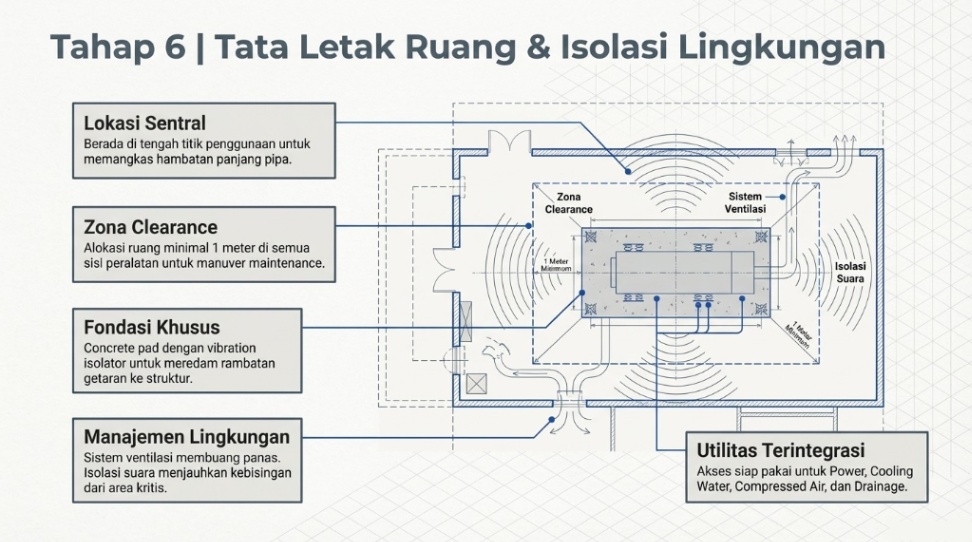

Tahap 6: Lokasi Instalasi dan Layout

Pemilihan lokasi yang tepat sangat mempengaruhi performance dan kemudahan perawatan.

Pilih lokasi yang sentral terhadap titik penggunaan untuk minimalisir panjang pipa, akses mudah untuk delivery dan maintenance, ventilasi adequate, dan relatif terisolasi untuk kontrol kebisingan.

Pertimbangan Praktis:

• Kebisingan: Pilih lokasi jauh dari area yang memerlukan ketenangan
• Ventilasi: Pompa menghasilkan panas yang harus dibuang
• Space: Alokasikan ruang cukup untuk equipment dan maintenance access (minimal 1 meter clearance di semua sisi)
• Foundation: Concrete pad dengan vibration isolator untuk meminimalkan getaran
• Utilities: Pastikan power, cooling water, compressed air, dan drainage tersedia

Baca Juga : Kerusakan Yang Terjadi Pada Vacuum Pump

Merancang central vacuum system yang optimal memerlukan pendekatan sistematis dari analisis kebutuhan, perhitungan sizing, pemilihan komponen, hingga layout instalasi. Setiap tahap penting dan saling terkait.

Meskipun artikel ini memberikan panduan dasar, untuk sistem kompleks atau investasi besar, sangat direkomendasikan bekerja dengan engineering consultant atau distributor berpengalaman. Expert dapat melakukan perhitungan detail, mempertimbangkan nuansa spesifik aplikasi Anda, dan membantu menghindari kesalahan yang bisa mengakibatkan sistem tidak optimal.

Desain yang tepat di awal adalah investasi yang akan memberikan return melalui efisiensi operasional, keandalan, dan umur pakai panjang selama bertahun-tahun.
